制御盤内の放熱を考慮したレイアウト設計

お客様の要望・課題

限られたサイズの自然空冷盤内には、発熱源（電源装置及びトランス等）と発熱影響を受けやすい部品（制御基板等）が混在しており、熱影響を空間のみで回避させることが難しくレイアウトの工夫が必要でした。

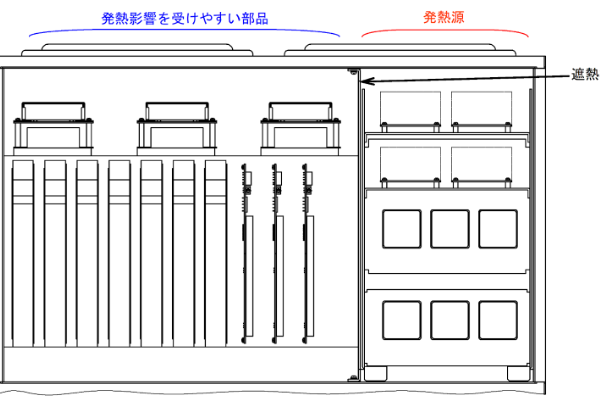

発熱源（電源装置及びトランス等）と発熱影響を受けやすい部品（制御基板等）を遮熱板にて分離し、熱の影響が部品特性内に収まるようレイアウト設計を行い対策を実施しました。
